Principiul de lucru și importanța siguranței regulatorului de presiune a gazelor naturale

I. Importanța reglării presiunii
În sistemele de gaze naturale, gazul natural este de obicei furnizat utilizatorilor sau echipamentelor prin conducte de înaltă presiune sau rezervoare. Datorită presiunii ridicate a gazelor naturale în conducte, utilizarea directă va provoca deteriorarea sistemelor de gospodărie, echipamente industriale și conducte. Este necesar să se utilizeze un regulator de presiune pentru a reduce presiunea gazului la un interval sigur și utilizabil. Presiunea excesivă poate provoca deteriorarea sobelor de gaz, încălzitoarelor de apă și a altor echipamente sau scurgeri de gaz și chiar poate provoca accidente de siguranță; În timp ce presiunea prea mică va determina echipamentul să nu funcționeze corect, afectând furnizarea și utilizarea eficienței gazelor.

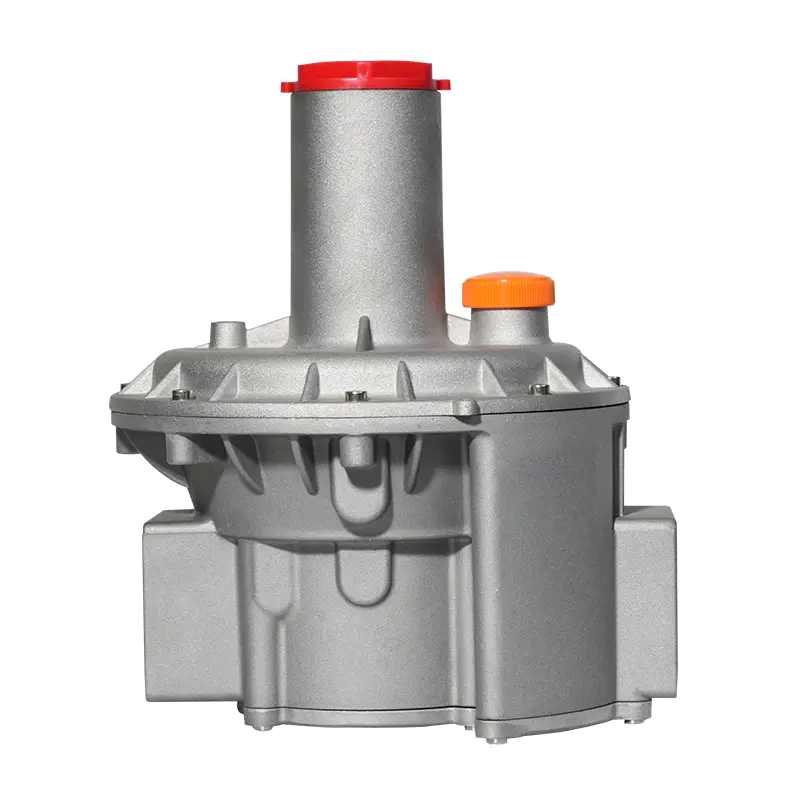

Funcția de reglare a Regulator de presiune a gazelor naturale este crucial. Acesta asigură siguranța și stabilitatea gazelor naturale în întregul lanț de aprovizionare, astfel încât gazul să poată fi furnizat terminalului utilizatorului la o presiune adecvată.

Ii. Principiul de lucru al regulatorului de presiune a gazelor naturale
Funcția de reglare a presiunii regulatorului de presiune a gazelor naturale se realizează printr -o serie de structuri mecanice și principii de reglare. Cele mai critice părți sunt diafragma, arcul, supapa și alte componente din interiorul regulatorului, care lucrează împreună pentru a obține reglarea presiunii gazelor de înaltă presiune.

1.. Gaz de înaltă presiune intră în regulator
Regulatorul de presiune a gazelor naturale este de obicei instalat la intrarea sistemului de alimentare cu gaze naturale, iar gazul intră mai întâi în regulator prin conducta de înaltă presiune. În timpul acestui proces, presiunea gazului este de obicei ridicată, depășind cu mult presiunea pe care echipamentele gospodărești sau industriale o pot rezista, iar presiunea trebuie redusă.

2. Rolul diafragmei și al primăverii
Există o componentă foarte importantă în interiorul regulatorului - diafragma. Diafragma este o structură subțire și moale, de obicei din metal sau alte materiale rezistente la presiune și conectată la presiunea gazului printr-un arc. Când gazul de înaltă presiune intră în regulator, acesta va acționa direct asupra diafragmei, determinând deformarea diafragmei.

Deformarea diafragmei va afecta gradul de deschidere și închidere a supapei în interiorul regulatorului. În acest moment, arcul joacă un rol de echilibrare, iar gradul de deformare al diafragmei este ajustat de tensiunea arcului, controlând astfel debitul și presiunea de gaz. Tensiunea arcului este de obicei reglabilă și, prin reglarea rezistenței arcului, puterea de presiune a gazului de către regulator poate fi modificată.

3. Reglarea supapei
Deformarea diafragmei nu numai că afectează fluxul de aer, dar controlează direct deschiderea și închiderea supapei în interiorul regulatorului. Când diafragma se deplasează în jos din cauza presiunii crescute, supapa se va închide sau va reduce deschiderea, reducând astfel debitul și presiunea de gaz; Când presiunea gazelor este scăzută, diafragma va fi împinsă înapoi în poziția inițială de forța de reacție a arcului, iar supapa se va deschide sau va crește deschiderea pentru a permite trecerea mai multor gaz.

În acest fel, regulatorul poate controla cu exactitate debitul de gaz și regla presiunea gazului în funcție de nevoile reale pentru a asigura stabilitatea și siguranța gazelor de ieșire.

4. ieșire constantă a presiunii
Regulatorul de presiune a gazelor naturale se asigură că gazul natural reglat este ieșit la o presiune constantă scăzută prin acțiunea coordonată a diafragmei, a arcului și a supapei. Indiferent de modul în care se modifică presiunea de intrare, regulatorul se va regla automat în funcție de intervalul de presiune stabilit pentru a menține stabilitatea presiunii gazului. În condiții mari de cerere (cum ar fi atunci când crește debitul de gaz), regulatorul va crește automat debitul de gaz și va reduce fluxul de gaz atunci când cererea scade, menținând astfel o presiune constantă.

Această presiune constantă de ieșire este cheia funcționării eficiente și sigure a echipamentelor de uz casnic, a sobelor comerciale, a sistemelor de ardere industrială, etc. Cu o presiune stabilă a gazului, probleme precum defecțiunea echipamentului, flăcările instabile și scurgerile de gaz cauzate de fluctuațiile de presiune pot fi evitate.

3. Setarea presiunii și reglarea regulatorului de presiune
Eficiența de lucru și stabilitatea regulatoarelor de presiune a gazelor naturale depind de stabilirea corectă a presiunii. Setarea presiunii determină intervalul de presiune de ieșire al regulatorului. În general, regulatorii de presiune a gazelor naturale au două presiuni principale:

Presiunea de intrare: Aceasta este presiunea ridicată din sursa de gaz, de obicei prevăzută de o conductă de gaz sau un cilindru de gaz. Această presiune poate fi la fel de mare ca sute sau mii de PA (PA).

Presiunea de ieșire: Aceasta este o presiune scăzută de către regulator către echipament, care este de obicei mai stabilă și, în general, variază de la 20-200 mbar. În funcție de cerințele de utilizare, regulatorul de presiune a gazelor naturale va reduce automat gazul de înaltă presiune la o presiune potrivită pentru echipamentele de casă sau industriale.

Pentru a se asigura că regulatorul poate funcționa corect în diferite medii, regulatorul este de obicei echipat cu o tensiune de arc reglabilă. Această funcție de ajustare permite utilizatorului să ajusteze presiunea de ieșire în funcție de cerințele de utilizare reală. Regulatoarele de presiune a gazelor naturale pentru uz casnic trebuie să stabilească o presiune mai mică de ieșire, în timp ce unele echipamente industriale pot necesita o presiune mai mare.

4. Siguranță și monitorizare în timpul reglării presiunii
În utilizarea regulatorilor de presiune a gazelor naturale, pe lângă funcția de reglare a presiunii, siguranța este, de asemenea, foarte importantă. Multe regulatoare moderne de presiune sunt echipate cu mai multe dispozitive de siguranță, cum ar fi:

Protecția suprapresiunii: Când presiunea gazului este prea mare, regulatorul va elibera exces de gaz prin supapa de siguranță încorporată pentru a preveni deteriorarea sau pericolul echipamentului.

Alarmă de joasă presiune: Unele regulatoare sunt echipate cu un dispozitiv de alarmă de joasă presiune. Când presiunea gazului este mai mică decât valoarea setată, o alarmă va suna pentru a solicita utilizatorului să verifice dacă există o problemă cu sistemul.

Aceste măsuri de protecție împotriva siguranței se asigură în continuare că gazul natural nu va provoca accidente de siguranță în timpul procesului de reglementare, protejând viața și proprietățile utilizatorilor.
